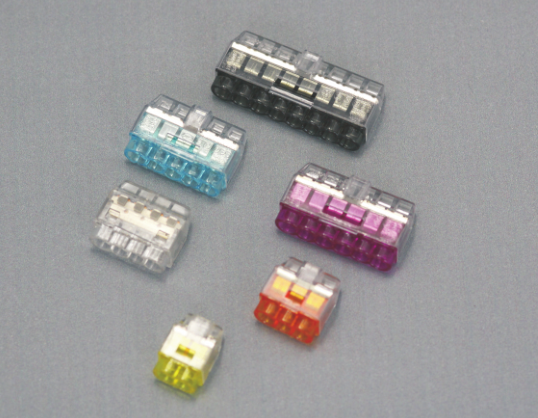

- 產品名稱: 插式接線頭HCPM
- 料號名稱: 插式接線頭HCPM_連接器系列
膠殼：PC，UL94V-2阻燃等級，高透光度，耐候性佳
線座：高導電性銅材，鋼板，不銹鋼
特點：共有六種規格，適合于單，多股電線：將電線插入線槽即可，提供迅速可靠的裝配方式
裸線：剝線11mm/0.43in
認證：通過UL列名，VDE，FI及CQC認證
用途：適用于燈飾制造，接線盒，控制板安全/警報系統，預制架線系統，照明設備式樣翻新等
線徑：適用于下列單股及多股銅材電線：
歐規：單股硬線 - 0.5-2.5mm2,Rigid Single-Core 多股硬線 - 0.5-2.5mm2,Rigid Multi-Core
美規：單股 - #22-#12 AWG,Sol Cu
多股 - #22 Cu,Str AWG(少于或等于7芯）
#20 Cu,Str AWG(少于或等于10芯）
#18 Cu,Str AWG(少于或等于16芯)
#16 Cu,Str AWG(少于或等于26芯)
#14 Cu,Str AWG(少于或等于19芯)
#12 Cu,Str AWG（少于或等于19芯）
多股 - #22 Cu,Str AWG(少于或等于7芯）
#20 Cu,Str AWG(少于或等于10芯）
#18 Cu,Str AWG(少于或等于16芯)
#16 Cu,Str AWG(少于或等于26芯)
#14 Cu,Str AWG(少于或等于19芯)
#12 Cu,Str AWG（少于或等于19芯）
產品詳細

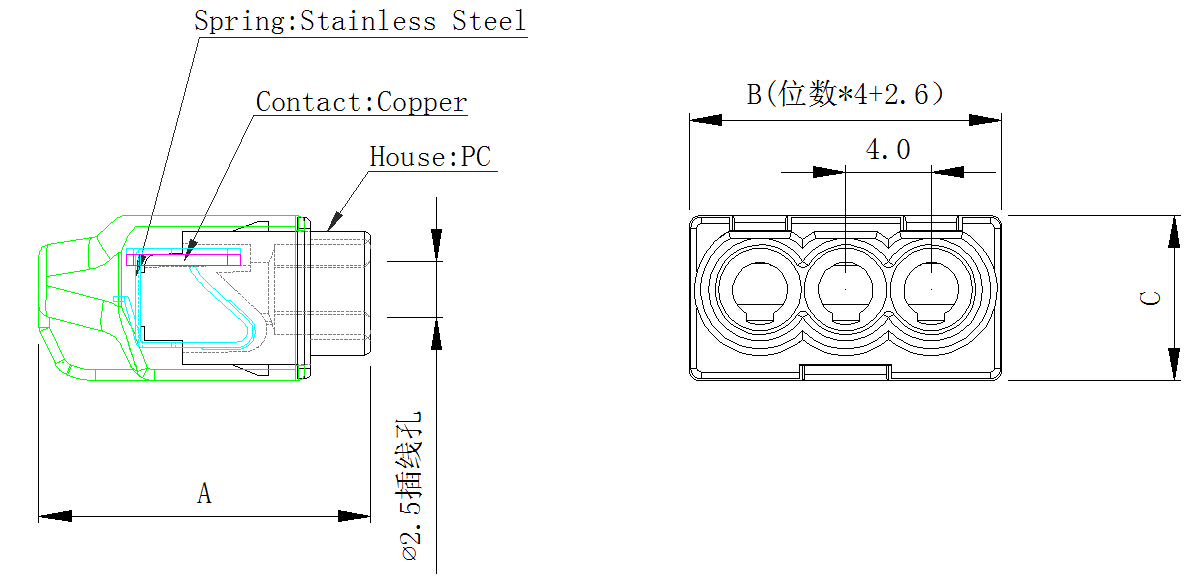

型號 | 極數 | 顏色 | 電氣規格 | 尺寸/Dimensions(mm) | 包裝單位 | Download | ||
A | B | C | ||||||
| HCPM-2 | 2 | 黃色 Yellow | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 10.6 | 7.7 | 500 Pcs/Bag 5000 Pcs/Ctn | 下載 |
| HCPM-3 | 3 | 橘色 Orange | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 14.6 | 7.7 | 400 Pcs/Bag 4000 Pcs/Ctn | 下載 |
| HCPM-4 | 4 | 透明 Clear | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 18.6 | 7.7 | 300 Pcs/Bag 3000 Pcs/Ctn | 下載 |
| HCPM-5 | 5 | 藍色 Blue | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 22.6 | 7.7 | 300 Pcs/Bag 3000 Pcs/Ctn | 下載 |
| HCPM-6 | 6 | 紫色 Purple | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 26.6 | 7.7 | 250 Pcs/Bag 2500 Pcs/Ctn | 下載 |
| HCPM-8 | 8 | 黑色 Black | IEC:24A,450V,T110℃ UL:600V,105℃(221℉) | 15.5 | 34.6 | 7.7 | 250 Pcs/Bag 2500 Pcs/Ctn | 下載 |
