產品介紹

當前位置：首頁- 產品介紹 - 端子臺系列

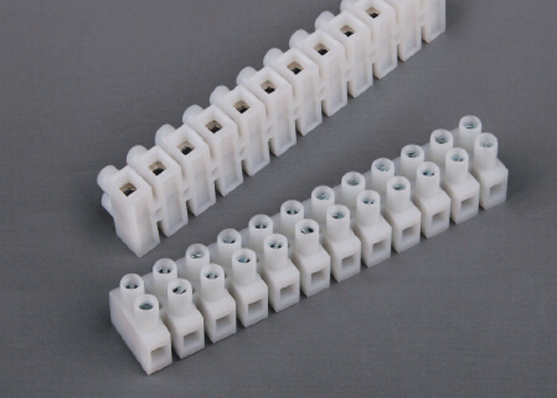

產品名稱: 端子臺（底座加高型）PA8H
料號名稱: 端子臺（底座加高型）PA8H_端子臺系列

底座：加高1.0-2.5mm

膠殼：PA66工程塑料，UL 94V-2或94V-0阻燃等級

溫度：105℃（UL），-30℃ to110℃、T140℃（IEC)

線座：銅合金，鍍鎳

螺絲：鐵線，鍍鋅

裸線：PA8約5.0mm/0.20in.；
PA10約6.5mm/0.26in.；
PA12約7.0mm/0.28in.；
PA14約9.0mm/0.35in.；
PA16約10.0mm/0.39in.；
PA18約13.0m/0.51in.。

排線：標準12排，可根據客戶要求裁切

下載

產品詳細

型號
Model

訂單編號
Order No.

適用電源/Wire Range

螺絲
Screw

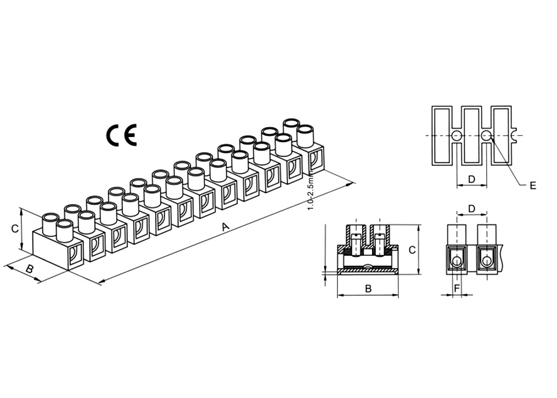

尺寸 Dimensions(mm)

包裝單位
Packing

Download

Cross-Sec.

AWG,Cu

PA8

PA8H

0.75-2.5mm2

#22-#12
Sol/Str

M2.6×5

96.20

17.00

14.50

8.20

2.90

2.8±0.1

50Pcs/Bag
500Pcs/Ctn

下載

PA10

PA10H

1.0-4.0mm2

#22-#10 Sol
#22-#12 Str

M3.0×6

117.2

20.20

16.80

10.00

3.60

3.4±0.1

50Pcs/Bag
500Pcs/Ctn

下載

PA12

PA12H

6mm2

#22-#10
Sol/Str

M3.5×7

140.7

23.80

19.00

12.00

3.90

4.2±0.1

40Pcs/Bag
400Pcs/Ctn

下載

PA14

PA14H

10mm2

#20-#8
Sol/Str

M4.0×9

158.0

25.60

25.00

13.50

4.40

5.0±0.1

25Pcs/Bag
250Pcs/Ctn

下載

PA16

PA16H

16mm2

#14-#6
Sol/Str

M4.0×9

170.0

28.10

23.00

14.50

4.20

6.0±0.1

10Pcs/Bag
200Pcs/Ctn

下載

PA18

PA18H

25mm2

#12-#4
Sol/Str

M5.0×10

194.4

37.00

28.70

16.50

4.20

7.0±0.1

10Pcs/Bag
100Pcs/Ctn

下載

型號 Model	安規認證與電氣規格/Approvals & Ratings			Download
PA8		450V,17.5A,2.5mm2	300V,20A,#22-# 12	下載
PA10		450V,24A,4.0mm2	300V,30A,#20-# 10	下載
PA12		500V,41A,6mm2	300V,35A,#22-# 10	下載
PA14		500V,57A,10mm2	300V,50A,#20-# 8	下載
PA16		500V,76A,16mm2	300V,68A,#14-# 6	下載
PA18		500V,101A,25mm2	300V,87A,#12-# 4	下載
