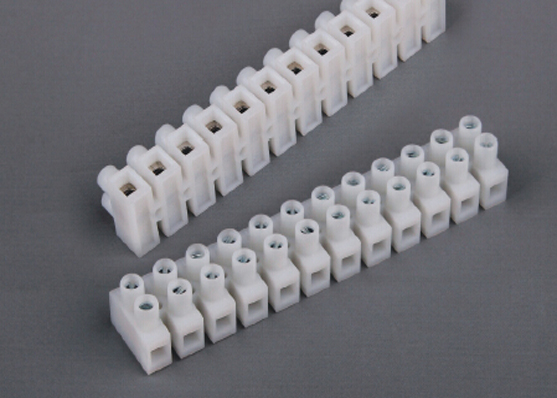

- 產品名稱: 端子臺（底座加高型）PA8P
- 料號名稱: 端子臺（底座加高型）PA8P_端子臺系列
底座：加高1.2mm
膠殼：PP工程塑料，UL 94V-2阻燃等級
溫度：-30℃ to T85℃
線座：銅合金，鍍鎳
壓片：不銹鋼材質，型號字尾DS附壓片
螺絲：鐵線，鍍鋅
裸線：PA8P(DS)約5.0mm/0.20in.；
PA10P(DS)約6.5mm/0.26in.；
PA10P(DS)約6.5mm/0.26in.；
排線：標準12排，可根據客戶要求裁切
產品詳細

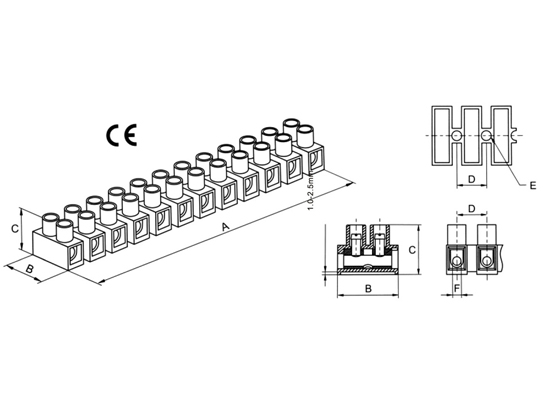

型號 | 適用電源/Wire Range | 螺絲 | 尺寸 Dimensions(mm) | 包裝單位 | Download | ||||||
Cross-Sec. | AWG.Cu | A | B | C | D | E | F | ||||
| PA8P | 1.5mm2 | #22-#12 Sol/Str | M2.6×5 | 96.00 | 17.00 | 14.50 | 8.20 | 2.90 | 2.8±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA8PDS | 1.5mm2 | #22-#12 Sol/Str | M2.6×5 | 96.00 | 17.00 | 14.50 | 8.20 | 2.90 | 2.8±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA10P | 2.5mm2 | #22-#10 Sol #14-#10 Str | M3.0×6 | 116.6 | 20.20 | 16.70 | 10.00 | 3.60 | 3.4±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA10PDS | 2.5mm2 | #22-#10 Sol #14-#10 Str | M3.0×6 | 116.6 | 20.20 | 16.70 | 10.00 | 3.60 | 3.4±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
型號 | 安規認證與電氣規格/Approvals & Ratings | Download | ||||
| PA8P |  | 450V,17.5A,1.5mm2 |  | 300V,20A,#22-#12 | 下載 | |
| PA8PDS |  | 450V,17.5A,1.5mm2 |  | 300V,20A,#22-#12 | 下載 | |
| PA10P | | 450V,24A,2.5mm2 | | 300V,30A,#22-#10 | 下載 | |
| PA10PDS | | 450V,24A,2.5mm2 | | 300V,30A,#22-#10 | 下載 | |
