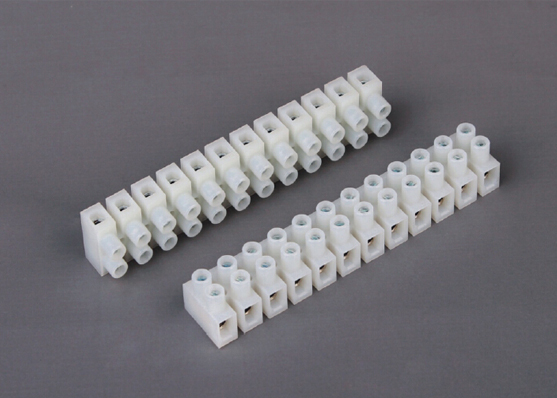

- 產品名稱: 端子臺（底座加高型）PA7
- 料號名稱: 端子臺（底座加高型）PA7_端子臺系列
底座：加高1.0mm
膠殼：PA66工程塑料，UL 94V-2阻燃等級
溫度：105℃（UL），-30℃ to T110℃(IEC)
線座：銅板附銅片，鍍鋅
壓片：不銹鋼材質，型號字尾DS附壓片
螺絲：鐵線，鍍鋅
裸線：PA7（DS)約5.0mm/0.20in.；
PA9(DS)約6.5mm/0.26in.；
PA9(DS)約6.5mm/0.26in.；
排線：標準12排，可根據客戶要求裁切
產品詳細

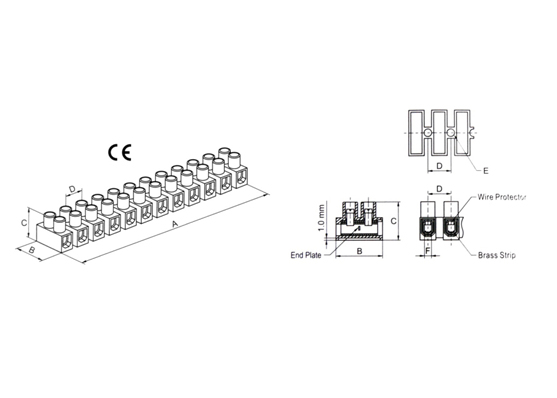

型號 | 適用電源/Wire Range | 螺絲 | 尺寸 Dimensions(mm) | 包裝單位 | Download | ||||||
Cross-Sec. | AWG.Cu | A | B | C | D | E | F | ||||
| PA7 | 1.5mm2 | #22-#12 Sol/Str | M2.6×5 | 96.20 | 17.00 | 14.50 | 8.20 | 2.90 | 2.8±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA7DS | 1.5mm2 | #22-#12 Sol/Str | M2.6×5 | 96.20 | 17.00 | 14.50 | 8.20 | 2.90 | 2.8±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA9 | 2.5mm2 | #22-#12 Sol/Str | M3.0×6 | 116.8 | 20.20 | 16.70 | 10.00 | 3.60 | 3.2±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
| PA9DS | 2.5mm2 | #22-#12 Sol/Str | M3.0×6 | 116.8 | 20.20 | 16.70 | 10.00 | 3.60 | 3.2±0.1 | 50Pcs/Bag 500Pcs/Ctn | 下載 |
型號 | 安規認證與電氣規格/Approvals & Ratings | Download | ||||
| PA7 |  | 450V,17.5A,1.5mm2 |  | 300V,20A,#22-#12 | 下載 | |
| PA7DS |  | 450V,17.5A,1.5mm2 |  | 300V,20A,#22-#12 | 下載 | |
| PA9 | | 450V,24A,2.5mm2 | | 600V,30A,#22-#12 | 下載 | |
| PA9DS | | 450V,24A,2.5mm2 | | 600V,30A,#22-#12 | 下載 | |
